ידע בנושא הקרינה הבלתי מייננת והסבר מונחים

תוכן העניינים לחצו כאן כדי להצג

לדעת (ידע)

ידע והבנה רחבה ככל האפשר של נושא הקרינה הבלתי מייננת, סוגיה ומקורותיה השונים הוא כלי חשוב ביותר ומהווה את הבסיס לכל פעילות, אישית או ציבורית בתחום הקרינה. ללא ידע אי אפשר (או קשה) להבין איך לצמצם חשיפה, וקשה מאוד לבסס את ההבנה שבכל התחום של קרינה בלתי מייננת יש הונאה ממוסדת ומסודרת שמנסה להרגיע את הציבור וליצור מרעית עיין שהכל נבדק והכל תקין.

ידע הוא הצעד הראשון בהתמודדות עם קרינה בלתי מייננת והשפעותיה והוא גם השלב הראשון בתוכנית ארבעת השלבים שלנו. בחלק זה של האתר תוכלו למצוא הסברים, מידע ותוכן על קרינה אלקטרומגנטית (EMR או EMF), סוגיה השונים, מקורותיה, ההשפעות הבריאותיות שלה. בעמוד זה של האתר תמצאו הסברים ומידע על מונחי יסוד בתחום הקרינה. בדפי המשנה השונים (ראו רשימה למטה) תמצאו מידע רחב ונוסף בנושאים נוספים, החל ממחקרים, סוגים שונים של מקורות קרינה (לפי תדר ומיקום), מידע על סוגי קרינה, סוגי חשיפה, קרינה מסלולריים, מידע על אנטנות סלולריות, על מוני חשמל, מים וגז חכמים, זיהום חשמלי, רשת אלחוטית בבתי הספר וקישורים לסרטוני הסבר והרצאות.
מבחינת סוגי הקרינה הבלתי מייננת ישנם שלושה סוגי קרינה הרלוונטיים ביותר לנו, וזאת לפי רמות החשיפה של כל אחד מאיתנו בחיי היום היום:

קרינת רדיו (סלולר-אלחוטי) – נפלטת מציוד תקשורת, שידור, ציוד צבאי ואנטנות סלולריות.
קרינה מרשת החשמל – נפלטת מכל ציוד חשמלי ומתשתיות חשמל
זיהום חשמלי – רעש ממקורות חשמליים ואלקטרונים הרוכב על רשת החשמל בנוסף לחשמל בתדר הרשת.
נושאים כמו אנטנות סלולריות, דור חמש בסלולרי, מונים חכמים, וויפיי בבתי הספר ועוד.

הונאה ממוסדת ומסודרת

בתחום הקרינה יש לעניות דעתי הונאה ממוסדת ומסודרת. ההונאה בעלת שלבים רבים ומעורבים בה גופים רבים. מטרת ההונאה היא לאפשר ולהקל את הפריסה של עוד ועוד טכנולוגיות ותשתיות משדרות ומקרינות עם מינימום התנגדות של הציבור. כמו כן לאפשר את הפעילו הזו לאורך זמן רב ככל הניתן. כדי להבין את ההונאה יש ללמוד את סוגי הקרינה הבלתי מייננת, ולהבין לפחות ברמה בסיסית את המושגים המוסברים בעמוד זה (ואם אפשר אז לעומק יותר לפי ההסברים בעמודי המשנה).

סרטון הסבר ראשוני ומבוא לפרק הידע באתר ולסוגי הקרינה הבלתי מייננת מעשי ידי אדם

קישור – https://www.youtube.com/watch?v=MQWyk1_dL0I

סרטון הסבר ראשוני ומבוא לפרק הידע באתר ולסוגי הקרינה הבלתי מייננת מעשי ידי אדם
קישור – https://www.youtube.com/watch?v=MQWyk1_dL0I

סרטון הדרכה – מבוא לקרינה בלתי מייננת

סרטון הדרכה – מבוא לקרינה בלתי מייננת
קישור – https://youtu.be/4btvJaN46rs

מושגי יסוד

תדירות

תדירות היא מספר הפעמים שתופעה מסוימת מתרחשת בשנייה בודדת באופן מחזורי. אם לדוגמה אני מצליח למחוא כפיים 10 פעמים בשנייה, התדירות של הפעולה שלי תהיה 10Hz. אם אני מצליח (רק לצורך הדוגמה) למחוא כפיים 10000 פעמים בשנייה, אזי התדירות של הפעולה תהיה 10000Hz או בקיצור 10Khz.
דרך אחת להבדיל בין סוגים של קרינה היא על ידי מיקומם על ציר התדר.
כלומר, כמה פעמים בשנייה יש פליטה או שידור. "ציר התדר" הוא מישור דמיוני עליו מתפרסים סוגי הקרינה. החל מהתדר הנמוך ביותר (קרינה מרשת החשמל) ועד לתדרים הגבוהים ביותר (קרינה מייננת)

מספר מחזורי הגל חשמלי או בשדות מגנטיים וחשמליים בשנייה נקרא תדירות האות, תדירות הגל או תדר השידור –

1000 = K = Kilo

1000000 = M = Mega

1000000000 = G = Giga
http://he.wikipedia.org/wiki/תדר

שדה חשמלי

רכיב אחד של הקרינה האלקטרומגנטית. מתקיים כאשר יש הפרש מתחים (פוטנציאל חשמלי) בין שתי נקודות במרחב. בין שתי נקודות אלו מתפתח ומתקיים שדה חשמלי. נמדד ביחידות של וולט למטר V/m.

שדה מגנטי

רכיב שני של הקרינה האלקטרומגנטית. מתקיים כאשר זרם חשמלי עושה דרכו במוליך חשמלי. סביב המוליך מתפתח שדה מגנטי. נמדד ביחידות של מיליגאוס mG או מיקרוטסלה uT.
1mG=0.1uT

http://he.wikipedia.org/wiki/שדה_מגנטי

קרינת רדיו

השם המקצועי של קרינה בלתי מייננת בתדרים בין 100KHz ל 300GHz. נקראת גם "קרינת מיקרוגל", "קרינה סלולרית" ושמות נוספים. בדרך כלל בקרינה זו מתיחסים בעיקר לשדה החשמלי הנמדד ביחידות של וולט למטר , ולצפיפות הספק הנמדדת ביחידות של הספק ליחידת שטח, למשל מילי וואט למטר רבוע mW/m2 או מיקרווואט לסנטימר רבוע uW/cm2. קרינה זו משמשת בעיקר לתקשורת אלחוטית, שידור וקליטה של מידע ונתונים, לשידורי רדיו וטלוויזיה. קרינה זו נפלטת מכל ציוד סלולרי או אלחוטי מבוסס קרינת רדיו. למשל מכשירי סלולר, אנטנות סלולריות, ראוטרים אלחוטיים, מחשבים-טאבלטים אלחוטיים, אוזניות אלחוטיות, שעונים חכמים ועוד. אצל רוב האנשים , רוב החשיפה היום היא לקרינת רדיו מהציוד הסלולרי והאלחוטי האישי והביתי שלהם. החשיפה לקרינה זו גדלה כל הזמן בשל שימוש עודף בציוד אישי , ביתי וכן פריסה של עוד עוד תשתיות המבוססות על שימוש בטכנולוגיות סלולריות או אלחוטיות. רוב הציבור אינו מודע לסיכון הבריאותי בחשיפה ארוכת טווח לקרינה זו. זאת למרות שרוב הרגישים לקרינה הפכו רגישים לקרינה בגלל חשיפה לקרינה זו. כאשר יש כבר מודעות היא בדרך כלל לחשיפה לקרינה זו מאנטנות סלולריות ומקורות סביבתיים ופחות מציוד אישי או ביתי (שרוב המקרים מהווה את הגורם לרוב החשיפה של רוב האנשים).

מדידה של קרינת הרדיו יש לבצע על ידי מד מהיר כך שיוכל למדוד ולהתחשב בכל אלפי הפלסים שיש בקרינה זו בכל שנייה. טיפול בקרינה זו הוא על ידי הפסקת שימוש בציוד אלחוטי וסלולרי (והחלפתו בציוד חוטי שאינו פולט קרינת רדיו). לאחר צמצום החשיפה ניתן למגון חלונות,רצפה,תקרה, מהם נכנסת הקרינה אל הבית.

הרחבה – https://www.norad4u.co.il/knowledge-h/radio-frequency-radiation/

קרינה מרשת החשמל

השם העממי לשדה מגנטי וחשמלי בתדר נמוך, בדרך כלל סביב תדרים של 50Hz. הקרינה בדרך כל נפלטת מתשתיות חשמל וציוד חשמלי, מנועים, שנאים, ספקי כוח וכבלי חשמל. למרות שאצל רוב האנשים רוב החשיפה אינה לקרינה זו, יש יותר מודעות בציבור לסיכון הבריאותי בחשיפה לקרינה מרשת החשמל.

מדידה של קרינה מרשת החשמל אפשרית על ידי מדי קרינה, גם פשוטים ואיטיים יחסית. צמצום החשיפה אפשרי על ידי שמירת מרחקי ביטחון מציוד חשמלי וניתוקו מרשת החשמל בגמר שימוש. מיגון אפשרי במקרים מאוד ספציפיים של קרינה מארון חשמל, מקרר, או קו מתח בתוך קיר או ברצפה.

הרחבה – https://www.norad4u.co.il/knowledge-h/elf/

זיהום חשמלי

זיהום חשמלי הוא רעש אלקטרוני בתדרי ביניים (מעל 100Hz ועד 100KHz, ולפעמים יותר, המוצא את עצמו על קווי החשמל. המקורות של הזיהום הוא ציוד אלקטרוני וחשמלי לא לינארי (צורך חשמל בצורה לא קבוע אלא בהפסקות רבות כל שנייה). לסוג זה של קרינה אין מודעות בכלל ברחבי הציבור הכללי והיא למעשה לא מוכרת על ידי בעלי מקצוע. המושג הקרוב ביותר מתחום החשמל המקצועי לזיהום חשמלי הוא "איכות חשמל". בקרב המודעים לסיכון הביראותי מהקרינה הבלתי מייננת יש יחסית מודעות לזיהום חשמלי בשל מאמצי שיווק של חברות המציעות פתרונות. אבל, הטיפול בנושא זה יבוא בדרך כלל אחרי טיפול בקרינת רדיו ובקרינה מרשת החשמל. זו גם העדיפות שאני מציע. ניתן למדוד את הקרינה הזו על ידי מדים מיוחדים שמאפשרים גילוי המקורות והערכת הרמה של הזיהום. אז ניתן להוציא מהבית את המקורות ולהתקין מסננים המורדים את הזיהום (למעשה אלו קבלים).

הרחבה – https://www.norad4u.co.il/knowledge-h/dirty-electricity-h/

קיצורים ומילון מונחים

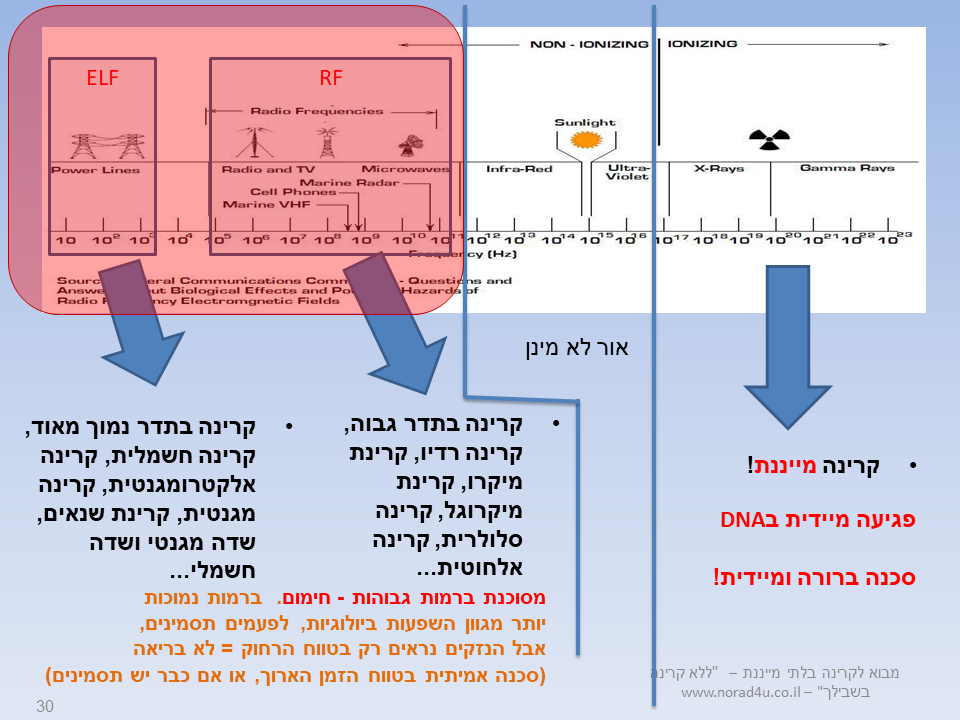

ספקטרום הקרינה האלקטרומגנטי, כולל תתי סוגי הקרינה, בהדגשה על קרינה בלתי מייננת.

קיצור או סימון	הסבר קצר
EMF	Electromagnetic Frequencies או Electromagnetic Fields בשני המקרים מדובר בקרינה אלקטרומגנטית, שדות אלקטרומגנטיים במגוון תדרים.
EMR	Electromagnetic Radiation קרינה אלקטרומגנטית
קרינה אלמ"ג (אלקטרומגנטית)	השם הכולל של כל סוגי הקרינה. קרינה אלמ"ג מכילה את כל סוגי ותתי סוגי הקרינה. היא מתחלקת ל"קרינה בלתי מייננת" (שדה חשמלי ומגנטי בתדר נמוך, תדרי ביניים, קרינת רדיו, גלים מילימטרים ועד החלק התחתון של האור הנראה) ול"קרינה מייננת" (החלק העליון של האור – אולטרה סגול, קרינת רנטגן, גמא, אלפה, בטא ועוד וכו).
IOR	קרינה מייננת – קרינה אלקטרומגנטית שרמת האנרגיה שלה מספיק גבוהה כדי לגרום לנזקים מיידים לDNA בתהליכים של ינון (הוצאת אלקטרון מסביב לאטום במולקולות ה DNA). כיום יש קונצנזוס שחשיפה לקרינה זו, החל מרמה מסוימת, מזיקה ומסוכנת באופן מיידי. תתי סוגים של קרינה מייננת: קרינת אולטרה סגול, קרינת רנטגן, קרינות גרעיניות, גז ראדון, קרינה מאפר פחם בבטון, ועוד. אתר זה לא עוסק בתתי סוגים של קרינה זו.
NIOR	קרינה בלתי מייננת – קרינה אלקטרומגנטית שרמת האנרגיה שלה נמוכה מידיי כדי לגרום לנזקים מיידים לDNA בתהליכים של ינון (הוצאת אלקטרון מסביב לאטום במולקולות ה DNA). לדעתנו, אל אף שהיא לא מייננת ולא יכולה לגרום לנזק מיידי לDNA על ידי ינון, לקרינה זו יש השפעות ביולוגיות, כימיות ובריאותיות ברמות נמוכות כולל גרימת נזק לDNA בדרכים אחרות שאינן ינון ישיר. קרינה בלתי מייננת אינה גורמת לחומר או רקמה להיות מקרינה בעצמה (להבדיל מחלק מסוגי הקרינה המייננת). החשיפה היא מיידית בעת הפעלת המקור. אם היו השפעות ביולוגיות, אפשרי שהן ישארו או יבשילו לנזקים עם הזמן ועם המשך החשיפה. ראו הסבר על המחקר בתחום – https://www.norad4u.co.il/studies-h/ תתי סוגים של קרינה בלתי מייננת: שדה חשמלי בתדר נמוך, שדה מגנטי בתדר נמוך, קרינת רדיו, הפרעות אלקטרומגנטיות מציוד אלקטרוני EMI ועוד. אתר זה עוסק בעיקרו בתתי סוגי קרינה מסוג זה (קרינה בלתי מייננת).
EHS	Electromagnetic HyperSensitivity -רגישות מוגברת לקרינה – תופעה בה אנשים מרגישים הופעה של תסמינים בריאותיים בעת או אחרי חשיפה לקרינה בלתי מייננת. בדרך כלל מדובר על הרמה הקשה והבינונית של הרגישות.
ES	Electromagnetic Sensitivity -רגישות לקרינה – תופעה בה אנשים מרגישים הופעה של תסמינים בריאותיים בעת או אחרי חשיפה לקרינה בלתי מייננת. בדרך כלל מדובר על הרמה הקלה והבינונית של הרגישות.
RF או בעברית "קרינת רדיו"	Radio Frequency או קרינת רדיו – סוג של קרינה בלתי מייננת בתדרים בין 100KHZ ל 300GHZ הנפלט ומשודרת ממערכות אלקטרוניות, טלפונים סלולרים, ציוד אלחוטי, ציוד שידור רדיו, מערכות צבאיות ועוד.
MW	MICROWAVES – גלי מיקרוגל, מונח מקביל לקרינת רדיו, בדרך כלל מתייחס לתחום העליון של קרינת רדיו מעל 2GHz.
ELF	Extreme Low Frequencies שדות בתדרים נמוכים מאוד, בדרך כלל בהקשר של קרינה מרשת החשמל
שדה חשמלי LFE, EFIELD	אחד מהמרכיבים של קרינה אלקטרומגנטית. נוצר כאשר יש מתח חשמלי בין שתי נקודות. אחד מהדרכים לתאר קרינת רדיו. נוכח גם בקרינה מרשת החשמל. נעצר בקירות וחומרים מוליכים חשמלית.
שדה מגנטי LFM	אחד מהרכיבים של קרינה אלקטרומגנטית. נוצר כאשר יש זרם במוליך חשמלי. נזכר בדרך כלל בהקשר של קרינה מרשת החשמל. לא נעזר בקירות וברוב חומרי הבנייה.
EMI/Mid Frequency	פליטה של קרינה בלתי מייננת בתדרי ביניים, בדרך כלל שדה חשמלי בתדרים בין 10000Hz ל 100KHz
DE	Dirty Electricity "זיהום חשמלי" או "חשמל מלוכלך".
WHO	World health Organisation ארגון הבריאות העולמי
IARC	International Agency for Research of Cancer הסוכנות הבין לאומית לחקר הסרטן – גוף של ה WHO
ICNIRP	הוועדה הבין לאומית להגנה מקרינה בלתי מייננת – גוף כאילו עצמאי ונתמך תעשייה, המגבש תקנים חשיפה גבוהים לקרינה בלתי מייננת, המבוססים על הנחת היסוד שאין לקרינה בלתי מיינת השפעות בריאותיות, והמאפשרים את המשך השימוש בטכנולוגיה.
EMF PROJECT	פרויקט המחקר של קרינה בלתי מייננת בארגון הבריאות העולמי . גוף מוטה תעשייה בתוך ארגון הבריאות העולמי המאמץ את תקני והנחיות ICNIRP
דור חמש, 5G	דור חמש, 5G – שיטת התקשורת שהיא הדור הבא של 4G. כנראה יהיה מבוסס בשלב ראשוני על פיתוח נוסף של LTE (מהדור הרביעי). נקרא בארה"ב ובעולם גם LTE+, או LTE Advance, א 5G Evolution (בקיצור 5Ge). נתונים בלבד. ראו גם – דור חמש בסלולר 5G (ובכלל)
LTE, UMTS, CDMA , GSM	שיטות שידור מבוססות קרינת רדיו, בעיקר בין אנטנה וטלפון סלולרי LTE – דור רביעי בסלולר , נתונים בלבד UMTS – דור שלישי , קול ונתונים. CDMA – דור שני של חברת פלאפון ומה שהיה מקובל בארה"ב, בעיקר קול וקצת נתונים. GSM – דור שני של חברות סלקום ופרטנר בארץ, בעיקר קול וקצת נתונים.
WIFI, WIGIG, NFC, BLUETOOTH	צורות שידור מבוססות קרינת רדיו בעיקר בין מכשירים ובין עצמם
mW/m2	מילי וואט למטר רבוע – יחידות מדידה של קרינת רדיו – צפיפות הספק, פיזור ההספק על מטר רבוע.
uW/cm2	מיקרו וואט לסנטימטר רבוע – יחידות מדידה של קרינת רדיו – צפיפות הספק, פיזור ההספק על מטר רבוע.
V/m	וולט למטר – יחידות מדידה של קרינת רדיו, ושדה חשמלי בתדר נמוך – שדה חשמלי המתפתח על מטר
mG	מיליגאוס – יחידות מדידה של שדה מגנטי בתדר נמוך.
Hz
סדרי גודל u m K M G	סדרי גודל מיקרו – אחד חלקי מיליון 1/1000000 מילי – אחד חלקי אלף 1/1000 קילו – 1000 פעם היחידה (אלף) מגה 1000000 פעם היחידה (מיליון) ג'יגה 1000000000 פעם היחידה (מיליארד)
SAR	Specific Absorption Rate מדד ספיגה לקרינת רדיו, עליו מבוסס התקן לחשיפה לקרינה ממכשירים סלולריים ואלחוטיים הנצמדים לגוף. מבוסס על הנחת יסוד כי ההשפעה היחידה היא חימום. מאפשר רמות חשיפה גבוהות מאוד כאילו הן תקינות. ראו – https://www.norad4u.co.il/emr-measurement-h/sar/
